景宏系列主要特點:
》模塊化結構設計，可依照客戶需求提供機型功能的升級;
》整機傳動方式采用獨立電機傳動;
》特有紙張修正裝置;
》增強增寬的上下帶傳動，適合于瓦楞紙箱;
》整機導板調節電動移動系統，調試便利;
》上、下帶板移動采用直線導軌系統，確保移動的機械精度;
》人性化設計的附件安裝，簡單方便操作;
》一個六角扳手可調試產品，操作便捷;
》壓著部齊紙裝置及收紙部拍齊裝置，可有效改善瓦楞產品的喇叭口現象;
》收紙部壓力調節采用氣缸式壓力系統，便于調節壓力，使產品有效粘合;

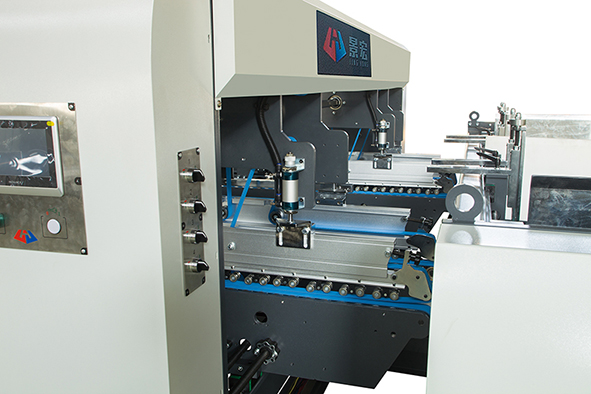

》觸摸屏控制面板;
》遙控器方便操作者遠程控制機器的啟動與停止。
性能規格:
|
性能/機型
|
JH-1700P
|
JH-1900P
|
JH-2400P
|
JH-2800P
|
JH-3200P
|
|
最大紙張尺寸
|
850×1400mm
|
950×1400mm
|
1200×1400mm
|
1400×1400mm
|
1600×1400mm
|
|
最小紙張尺寸
|
520×320mm
|
520×320mm
|
520×320mm
|
520×320mm
|
520×320mm
|
|
適用范圍
|
瓦楞紙E、C、B、A、AB
|
|
最大皮帶速度
|
120M/min
|
120M/min
|
120M/min
|
120M/min
|
120M/min
|
|
機器長
|
18000mm
|
18000mm
|
18000mm
|
18000mm
|
18000mm
|
|
機器寬
|
2450mm
|
2650mm
|
3150mm
|
3650mm
|
3950mm
|
|
機器高
|
2000mm
|
2000mm
|
2000mm
|
2000mm
|
2000mm
|
|
總功率
|
45KW
|
45KW
|
45KW
|
45KW
|
60KW
|
|
最大排氣量
|
1.7m3/min
|
1.7m3/min
|
1.7m3/min
|
1.7m3/min
|
1.7m3/min
|
|
總重量
|
16000kg
|
16000kg
|
16500kg
|
17500kg
|
19500kg
|
本目錄僅供參考用，特殊形式可另外設計。
景宏保留上述資料最終解釋權。
功能組成：

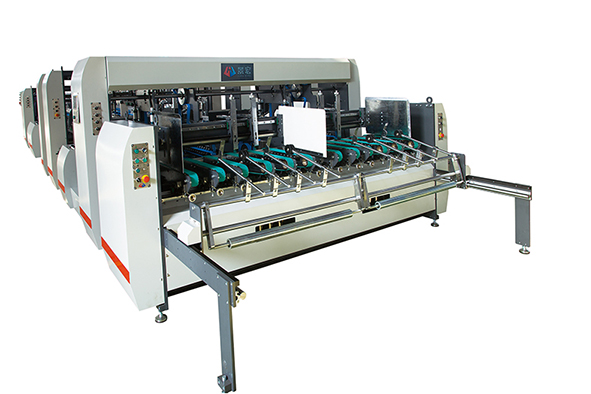

送紙部
雙伺服同步送紙系統
真空吸紙帶，確保送紙精確穩定
拼接部
四組氣缸擋紙定位系統，確保紙箱高底線精度.左右兩組氣動側定位系統，確保紙箱接口處精度兩片追送動態拼接， PLC和機界面控制，確保拼接精度.
成型部
左右兩側配對伺服電機，模擬手折動態折疊，再配合后推伺服電機，防止成型后紙張反彈過程中出現高低線，剪刀叉等情況，大大減少不良品。
壓著部
上下帶可前后移動調節，配有修邊校正裝置，塞紙檢測裝置。
輸送部
進入收紙部前進行拍齊修正定位，再次確保已成型箱無喇叭口現象。
|
